PIR vs. Microwave: Qhov twg zoo dua rau koj txoj kev teeb pom kev hnub ci?

Kev xaiv ntawm PIR sensor thiab lub microwave suab sensor tuaj yeem cuam tshuam rau ib qhohnub ci txoj kev teebqhov project qhov kev ntseeg siab, roj teeb autonomy, thiab cov neeg siv txaus siab. Ob txoj hauv kev tuaj yeem ua haujlwm tau zoo-tab sis lawv tau ua kom zoo rau qhov chaw sib txawv, xws li qhov siab ntawm qhov siab, huab cua, kev cuam tshuam tsis zoo, thiab seb puas yuav tsum tau tshawb pom los ntawm cov ntaub ntawv nyias lossis cov kev cuam tshuam me me. Kab lus no piv rau PIR thiab microwave sensors rau hnub ci txoj kev teeb nyob rau hauv cov ntsiab lus tseem ceeb -kev siv hluav taws xob, kev paub txog kev ua tau zoo, kev hloov pauv ib puag ncig, thiab kev teeb tsa- los pab koj txiav txim siab seb hom twg zoo tshaj plaws rau koj qhov project tshwj xeeb.



PIR thiab Microwave Sensors rau hnub ci txoj kev teeb yog dab tsi?

PIR sensors kuaj pom cov kev hloov pauv ntawm cov cua sov infrared hauv lawv qhov chaw saib -feem ntau yog lub tshav kub kos npe ntawm ib tus neeg lossis lub tsheb txav mus rau thaj chaw. Qhov no nyiam ua rau PIR xaiv ntau dua rau cov hom phiaj tiag tiag, txhais tau tias lub cev sov so, thiab tsis tshua nkag siab rau qee qhov tsis yog - lub hom phiaj kev txav mus los. Raws li ntau lub teeb pom kev zoo- cov neeg piav qhia kev lag luam sau cov ntsiab lus, PIR yog qhov tseem ceeb ntawm cov cua sov infrared- hloov pauv tsis yog lub ntsuas ntsuas dav dav.

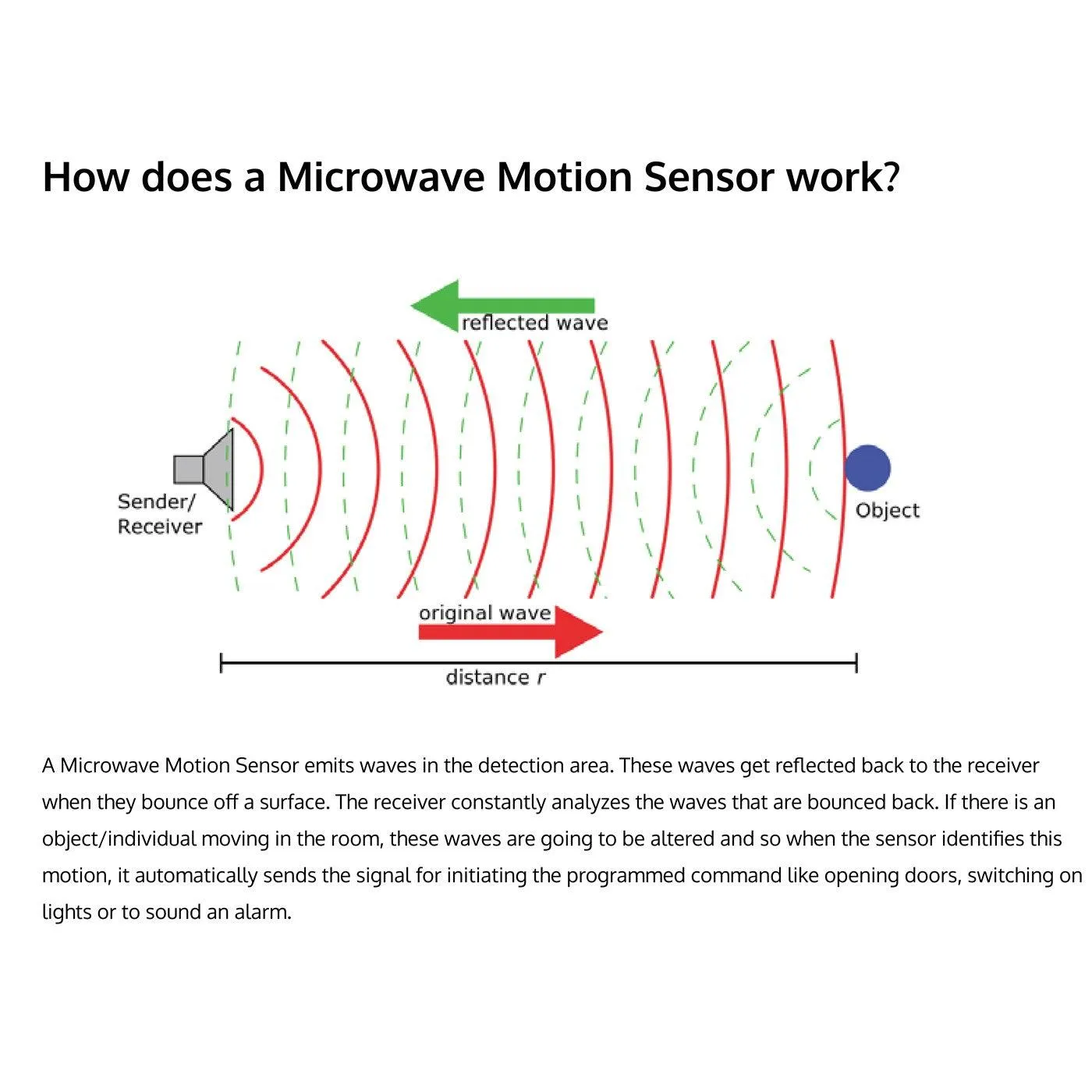

Microwave sensors nquag tso tawm cov teeb liab microwave thiab ntsuas qhov cuam tshuam cov teeb liab hloov (Doppler effect). Vim tias lawv tau hnov ​​​​cov lus tsa suab ntawm cov nthwv dej uas tsis muaj qhov sib txawv ntawm qhov sib txawv ntawm qhov kub, lawv tuaj yeem ntes cov lus tsa suab txawm tias lub hom phiaj qhov sib txawv ntawm qhov kub thiab txias, thiab qee zaum tuaj yeem ntes tau los ntawm qee yam tsis yog - cov khoom siv hlau , xws li cov yas npog nyias. Tib qhov rhiab heev no tuaj yeem ua rau muaj teeb meem tshwm sim hauv qee qhov chaw sab nraum zoov.



Kev siv hluav taws xob thiab hnub ci autonomy: qhov sib txawv tseem ceeb

Nyob rau hauv hnub ci txoj kev teeb pom kev zoo, sensor standby kos tsis yog ib qho me me spec- nws cuam tshuam ncaj qha rau roj teeb qhov loj me thiab hnub ntawm kev tswj hwm tus kheej.



Kev sib piv tsis ntev los no tsom rau lub teeb hnub ci qhia PIR sensors kos duab ~ 0.5 mA nyob rau hauv standby, thiab sau tseg qhov no yog kwv yees li ib -quarter rau ib- ib nrab ntawm standby kos ntawm lub microwave sensor. Yog tias koj qhov phiaj xwm raug txwv los ntawm cov qauv PV me me, lub caij huab cua ntev, lossis qhov yuav tsum tau muaj rau ntau hmo ntawm kev tswj hwm tus kheej, qis qis tam sim no tuaj yeem yog qhov laj thawj rau lean PIR-tshwj xeeb ntawm qhov ntsuas, hla ntau lossis ntau pua lub luminaires.



Los ntawm tus tswv txoj haujlwm qhov kev xav, qhov no txhais tau hais tias: lub sijhawm ua haujlwm ntev dua rau tib lub roj teeb loj, lossis kev xaiv los txo cov roj teeb / PV sizing kom ntaus tus nqi phiaj nrog kev tswj hwm kev pheej hmoo.

Kev soj ntsuam kev ua tau zoo, kev ua tsis tseeb, thiab ib puag ncig ntawm PIR thiab microwave sensors rau hnub ci txoj kev teeb



Hauv kev xyaum, "zoo dua" feem ntau txhais tau hais tias "zoo dua sib phim rau qhov siab mounting, scene geometry, thiab kev txaus ntshai ntawm qhov tsis tseeb."

Kev pab them nqi thiab qhov siab mounting: Ib daim ntawv qhia kev lag luam sau ntawv microwave sensors ua haujlwm tau zoo ntawm ~ 10-40 ft mounting qhov siab, thaum PIR ua tau zoo ntawm ~ 8-20 ft. Rau txoj kev siab dua thiab dav - thaj tsam kev pab them nqi, microwave yuav muab kev kho yooj yim dua thiab tsawg dua "qhov chaw tuag," whereas PIR tej zaum yuav tsim nyog ntau dua {6}txoj kev taug kev, pedestrian. qhov siab. Uas tau hais tias, PIR kev ua tau zoo nyob ntawm kev tsim lub lens thiab lub hom phiaj kev txav mus los (hla vs. mus txog), thaum lub microwave kev ua tau zoo nyob ntawm qhov chaw rhiab heev, tsim vaj tsev, thiab kev xav txog ib puag ncig.



False triggers vs. missed detections: txawv qhov pheej hmoo profiles:

PIR lub zog, feem ntau ua rau muaj kev cuam tshuam tsawg dua: Qee lub hnub ci-txoj kev- lub teeb tsom teeb pom kev zoo qhia PIR raws li muaj qhov qis qis qis qis, thaum qhia tias "cov suab sensors" feem ntau xa mus rau microwave / radar hom hauv cov ntsiab lus no tuaj yeem hloov mus rau qhov chaw huab cua. Kev ntxhov siab qis dua tuaj yeem ua rau muaj teeb meem rau: tswj qhov tsaus ntuj - lub hom phiaj ntawm lub ntuj lossis cov neeg nyob hauv kev nplij siab, khaws cia lub roj teeb tswj hwm tus kheej, thiab txo qis kev xav "glitchy" tus cwj pwm.



Microwave muaj zog: rhiab heev thiab nrhiav kom pom dav dua. Vim tias microwave sensors muaj kev nkag siab zoo thoob plaws qhov chaw tshawb pom loj dua, lawv tuaj yeem nqa cov lus tsa suab tau yooj yim - siv tau rau kev nyab xeeb - kev taw qhia kev teeb tsa qhov twg "nrhiav ib yam dab tsi ntxov" yog qhov zoo dua "kom zam txhua lub tswb cuav." Lub teeb pom kev zoo- tsab xov xwm kev lag luam qhia meej meej thav duab microwave sensors raws li qhov tsis tshua muaj siab nyob thoob plaws qhov chaw tshawb pom loj, tso qhov rhiab heev rau qhov zoo dua hauv kev ruaj ntseg teeb pom kev zoo.



Kev pauv - tawm:

Yog tias koj qhov kev pheej hmoo ua haujlwm tsis tuaj yeem kuaj pom, piv txwv li, qhov tseem ceeb ntawm kev nyab xeeb / kev nyab xeeb, kev nkag siab ntawm microwave tuaj yeem muaj txiaj ntsig zoo. Yog tias koj qhov kev pheej hmoo ua haujlwm dhau lawm - ua rau, roj teeb ntws tawm, cov neeg nyob sib ze tsis txaus siab, kev xaiv PIR tuaj yeem muaj txiaj ntsig.Kev xav txog ib puag ncig thiab kev nyab xeeb: Kev ua haujlwm sab nraum zoov tsis yog hais txog kev ntsuas IP xwb; nws kuj yog hais txog kev hnov ​​qab physics. Qee lub hnub ci- cov chaw muag khoom lub teeb thiab cov lus qhia engineering taw qhia tias PIR kev ua tau zoo tuaj yeem ua rau qhov kub tsis tshua muaj siab lossis qis vim qhov kev kuaj pom nyob ntawm kev pom qhov sib txawv ntawm qhov kub; thaum ambient tej yam kev mob txo qhov sib txawv, rhiab heev yuav poob.



Ib qho kev sib cais ntawm engineering-cov lus qhia tsom zoo ib yam sib tham txog microwave vs. PIR tus cwj pwm nyob rau hauv siab- huab cua sov, txhawb nqa tias PIR yog khi rau qhov sib txawv ntawm cov cua sov. Microwave sensing yog tsawg dua nyob ntawm qhov sib txawv ntawm qhov sib txawv, uas tuaj yeem ua rau nws zoo ib yam hauv cov xwm txheej uas PIR tawm tsam-txawm hais tias microwave tuaj yeem cuam tshuam yooj yim dua los ntawm qee qhov kev cuam tshuam ib puag ncig (txav cov nroj tsuag, kev xav, lossis qhov chaw nyuaj) nyob ntawm kev kho.





Vim li cas qhov zoo tshaj yog nyob ntawm koj yog leej twg

Municipalities / Public Works:Feem ntau muaj nuj nqis rau kev ua tau zoo, kev hu xov tooj tsis tshua muaj, thiab kev siv nyiaj siv hluav taws xob thoob plaws cov nkoj nkoj - thawb kev txiav txim siab mus rau qhov qis qis qis thiab muaj kev cuam tshuam tsawg dua, feem ntau PIR, tshwj tsis yog cov ncej siab lossis cov cai tshwj xeeb kev nyab xeeb ua rau lub qhov cub microwave.

Kev ruaj ntseg- cov neeg ua haujlwm ceev faj, yards, perimeters:tuaj yeem lees txais kev nkag siab ntau dua thiab qee lub sijhawm cuam tshuam rau kev sib pauv rau kev tshawb pom ntxov, feem ntau microwave.

Cov neeg nyob hauv / cov lag luam nyob ze:Feem ntau saib xyuas txog lub teeb ci, tsis xav txog qhov kaj thaum hmo ntuj, thiab kev sib xws -favoring le caag nrog tsawg dua kev ua kom tsis tseeb thiab zoo dimming logic, feem ntau PIR, tab sis commissioning tseem ceeb tshaj daim ntawv lo.

Tsim- tsim cov neeg cog lus / koom ua ke:feem ntau nyiam cov kev daws teeb meem uas yooj yim dua rau commission hla ntau qhov chaw; adjustable microwave sensors los yog ntau -tech designs yuav txo tau rework-kev cuam tshuam lub zog yog suav rau.



Xaiv qhov zoo dua los ntawm hom phiaj xwm: phau ntawv qhia kev txiav txim siab yooj yim

Raws li cov txheej txheem saum toj no, ntawm no yog cov lus qhia yooj yim kom phim hom sensor rau kojhnub ci txoj kev teebqhov tseem ceeb ntawm qhov project:

Yog tias koj qhov tseem ceeb yog ...	Pom zoo hom sensor
Qhov siab tshaj plaws hnub ci autonomy & qis tshaj standby zog, piv txwv li, me me PV, lub caij ntuj nag ntev	PIR
Tsawg kev ua kom muaj kev ntxhov siabrau thaj chaw nyob los yog txoj kev	PIR
Mounting qhov siab 8-20 ft, neeg taug kev- teev teeb pom kev zoo	PIR
Broad kev pab cuam & siab dua mounting qhov siab (10-40 ft)	Microwave
Kev ruaj ntseg rhiab heev & tshawb pom ntxov	Microwave
Nyuaj thermal tej yam kev mob, PIR tuaj yeem tawm tsam nrog qhov sib txawv ntawm cov cua sov	Microwave
Wide site variability, kev sib xyaw qhib kev thiab kev taug kev toj roob hauv pes	Xav txog dual -tech lossis configurable systems



Installation & Commissioning Tips ntawm PIR thiab microwave sensors rau hnub ci txoj kev teeb

Kev teeb tsa kom raug thiab ntawm -kev ua haujlwm ntawm qhov chaw yog qhov tseem ceeb rau kev ua kom pom qhov ua tau zoo tshaj plaws, txo qis qhov tsis tseeb, thiab txuas ntxiv lub neej kev pabcuam. Cov kev cai mounting, hloov lub kaum sab xis, thiab parameter tuning txawv ntawm PIR thiab microwave sensors.



Mounting qhov siab & qhov chaw:

PIR (8-20 ft): Nruab cov khoom siv ntsug (tsis txhob qaij). Muab txoj kev taug kev/txoj kev. Zam kom tsis txhob muaj cua sov- qhov chaw tawm (qhov cua, lub cav) uas ua rau muaj kev kub ntxhov. Khaws lub lens kom huv si. Microwave (10-40 ft): Zoo tagnrho rau txoj kev dav thiab thaj chaw loj. Tsis txhob swinging cov khoom (txias, tsob ntoo, laj kab) kom tsis txhob muaj qhov yuam kev. Rau kev teeb tsa zais cia, khaws ib qho uas tsis yog{11}}hlau thaiv qhov chaw rau cov teeb liab kis.



Angle & rhiab heev tuning:

PIR: Kho lub kaum ntse ntse, ua kom zoo rau kab rov tav - txav. Direct mus kom ze/retreat txo rhiab heev. Fine-tune lub kaum sab xis rau txoj kev nqes hav los yog tsis xwm yeem. Microwave: Flexible angle thiab rhiab heev. Kho qhov ntsuas ntsuas ntsuas kom haum rau thaj chaw teeb pom kev zoo- zam dhau - qhov nrawm uas ntes cov kev txav tsis sib xws.





Core Parameter commissioning:

Tuav lub sij hawm ncua: Rau txoj kev / thaj chaw, 30-60 vib nas this txaus. Rau txoj kev / thaj chaw nyab xeeb, txuas mus rau 2-5 feeb rau kev teeb pom kev txuas ntxiv. Microwave yuav tsum muaj kev sib tw qeeb dua vim qhov tsis tseeb ntau dua - ua rau muaj qhov tshwm sim.rhiab heev calibration: PIR xav tau kev hloov me ntsis; zoo -tsuas yog nyob rau hauv qhov kub thiab txias.Microwave yuav tsum tau graded commissioning: tsawg rhiab heev rau complex / ntsuab ib puag ncig; siab rhiab heev rau qhib txoj kev/industrial zones.Dusk-rau- kaj ntug linkage: Xyuas kom tseeb tias cov sensors sib phim nrog cov kev tswj hwm photosensitive kom lov tes taw kev tshawb pom thaum nruab hnub. Koom tes nrog kev dimming logic: kom qis - lub zog standby thaum hmo ntuj, ua kom puv - ci ntsa iab tsuas yog thaum siv tau.



Tom qab- kev tshuaj xyuas kev teeb tsa:

Ua kom tiav ob qhov kev xeem: (1) Kev kuaj pom zoo li qub - txheeb xyuas cov lus teb tam sim rau cov neeg taug kev / tsheb txav hauv thaj chaw tseem ceeb. (2) Kev tiv thaiv- kev cuam tshuam kev sim - paub meej tias tsis muaj kev cuam tshuam tsis raug los ntawm cov khoom siv sab nraud uas tsis yog- cov phiaj xwm (swaying ceg, tsheb nyob deb). Sau cov kev ntsuas zaum kawg rau qhov project standardization thiab kev saib xyuas yav tom ntej.



Xaus

PIR feem ntau zoo dua rau lub hnub ci txoj kev teeb thaum lub zog muaj zog thiab tsis muaj kev cuam tshuam tsis zoo yog qhov tseem ceeb tshaj plaws, txhawb nqa los ntawm kev tshaj tawm ~ 0.5 mA standby kos thiab feem ntau txo qis lub tswb cuav hauv ntau daim ntawv thov sab nraum zoov. Microwave feem ntau zoo dua thaum koj xav tau kev txhim kho siab dua - qhov siab hloov tau yooj yim, kev tshawb pom dav dua, thiab kev ruaj ntseg- kev taw qhia rhiab heev, tab sis nws yuav tsum tau ua tib zoo mloog kom tsis txhob muaj kev ua kom ntau dhau thiab lub zog nqus.



Ib qho kev qhia tshwj xeeb muaj zog yog kom phim hom sensor rau: (1) ncej qhov siab thiab thaj chaw geometry, (2) huab cua thiab thermal sib piv, (3) txaus ntshai - tus nqi, thiab (4) roj teeb / PV pob nyiaj siv - tom qab ntawd siv tau ntawm - qhov chaw sim ua haujlwm.



Yahua Teeb Pom Kev Pom Zoo: Rau feem ntau thaj chaw thiab kev lag luam txoj hauv kev, peb pom PIR sensors muab qhov zoo tshaj plaws ntawm kev txuag hluav taws xob thiab kev ntseeg siab. Rau txoj kev loj los yog kev ruaj ntseg- tej yaam num tseem ceeb, peb pab neeg engineering feem ntau pom zoo microwave sensors nrog adjustable rhiab heev. Yog tias koj tsis paub meej yuav xaiv li cas ntawm PIR thiab microwave sensors rauhnub ci txoj kev teeb, xav tiv tauj peb pab neeg nrog koj tus ncej qhov siab thiab qhov project qhov chaw, thiab peb yuav pom zoo kom pom zoo sensor rau koj cov kev mob tshwj xeeb.
